São muitas as possíveis causas de infiltrações, manchas escuras e mal cheiro:
DEFINIÇÕES
A pessoa entra na garagem do subsolo, vê uma mancha de umidade ou mesmo água aflorando pela parede e afirma: "A Garagem está cheia de infiltrações".
São erros muito comuns e encontramos até em processos judiciais.
No desenho acima, a água de um tubo vazou por uma trinca aberta no tubo, formando uma poça de água. A água empoçada penetrou no terreno por fendas abertas no chão infiltrando-se no terreno. Ao percolar pelo solo, a água encontrou um filtro drenante.
O filtro é um dispositivo que se constroi para evitar o contato da água com o muro de contenção. Assim, evita-se que a água exerça um empuxo indesejável, uma força horizontal na face internada do muro com a tendência de derrubá-lo.
O filtro em boas condições desvia o fluxo da água para o tubo de drenagem, localizado na parte mais baixa do filtro. Em solos em que há carriamento, as particulas carriadas podem colmatar o filtro que deixa de funcionar. Então constroi-se um filtro graduado com camadas de diversas granulometrias em função da finura do material carriado. Assim, evita-se a colmatação do filtro.
Muros que caem em dias de chuva, sua queda foi provocada por uma dos seguintes fatores:
1 - O muro não tinha filtro drenante;2 - O muro tinha filtro drenante porém o mesmo encontrava-se colmatado (entupido).
Não se pode nunca culpar a chuva pela queda de um muro.
Além do filtro, o muro de contenção precisa ter uma camada impermeabilizante para evitar que a umidade atravesse o muro. O muro de contenção é uma estrutura feita, em geral, com pilares e vigas de concreto armado e fechadas com alvenaria de blocos de concreto. Se a face externo do muro de contenção vai ficar ao relento, não há problemas da água atravessar o muro. Entretanto, se a face externa do muro de contenção vai ficar num compartimento ocupado como a Garagem ou Salao de Festas, então o muro precisa receber uma camada impermeabilizante na face interna.
DEFINIÇÕES:
INFILTRAÇÃO: Penetração, ato de infiltrar numa massa. A água da chuva infiltrou no chão do quintal. O espião se infiltrou no meio dos estudantes.
AFLORAMENTO: Emergir à superfície. O magma terrestre aflorou à superfície do terreno. A água de percolação aflorou no pé do talude formando uma mina d'água.
BICA: Pequeno canal ou orifício por onde corre e cai a água.
ESCOAMENTO: Saída da água. A água escoou pela sargeta da rua.
PERCOLAÇÃO: Fluxo da água através do solo. A água que infiltrou no terreno percolou até o pé do barranco onde aflorou pela bica.
CARRIAMENTO: Transporte de particulas sólidas como grãos de terra e areia pela água através do solo. A água da chuva carriou parte da terra solapando o terreno. É possível saber que ocorre o carriamento em um solo quando a água da mina sai barrenta.
SOLAPAMENTO: Ação de minar, de escavar o subsolo, de abrir buraco deixando uma vazio. A água da chuva solapou o chão da garagem e o veículo afundou no buraco que se formou.
MURO DE ARRIMO: Parede que se constroi, geralmente de concreto armado, para amparar um talude formado pelo corte de um talude natural. Ver mais detalhes em
MURO DE CONTENÇÃO: Parede que se controi, de concreto armado, de blocos de concreto ou outro material para conter a terra de um aterro que vai ser construído.
Diferença entre Infiltração e Afloramento:
1- Êrro Comum:É muito comum a gente confundir infiltração com afloramento. No meu dia a dia encontro pessoas arfirmando que existe uma grande infiltração na parede do subsolo.Mas, ao longo da conversa descubro que na verdade não existe "infiltração" na parede da garagem e o que a pessoa queria dizer era AFLORAMENTO.Veja bem, existe uma diferença conceitual:Infiltração, s.f.: penetração, impregnação, entrada.Afloramento, s.m.: exposição, aparecimento, surgimento, saída à superfície.Esta diferença, aparentemente sem importância pode assumir importância crítica em um processo judicial, por exemplo. Conheço casos em que o processo foi simplesmente arquivado por que a incial reclamava do vizinho que causava "muitas infiltrações" na garagem mas na perícia judicial que foi efetuada não se constatou nenhuma infiltração na parede da garagem.
2- A DIFERENÇA:

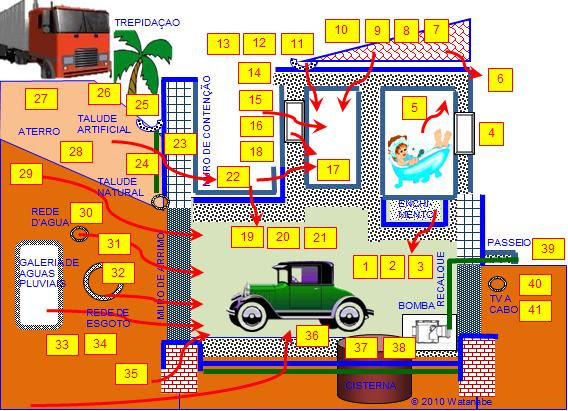

O desenho a seguir ilustra bem os fenômenos:
A água da chuva cai no terreno, ou sobre o terreno, e escoa pela superfície do terreno.Nos locais de porosidade do terreno a água encontra condições para penetrar, infiltrar ou seja, penetrar para dentro do terreno. O terreno que deixa a água infiltrar denominamos terreno permeável. O ato do terreno deixar permear água denominamos permeabilidade do terreno.Outra água é a água que é transportada por canos ou tubos. Ocorrendo um trincamento do cano a água do interior do cano vai vazar para fora do cano. Uma parte desta água que vaza vai subir e sair na superfície. Chamamos isso de afloramento. Outra parte da água que vaza vai infiltrar no terreno formando um fluxo subterrâneo.A água que infiltrou no terreno vai correr, escoar, fluir através das camadas permeáveis do terreno. A existência de água nas camadas permeáveis denominados de lençol freático pois entre as camadas permeáveis existem camadas impermeáveis que bloqueiam o aprofundamento da infiltração originando fluxos ou escoamentos semi-horizontais.
Encontrando um talude, uma encosta, uma parede ou muro, a água que percola pelo terreno vai procurar uma abertura, um orifício ou um ponto de maior permeabilidade conseguindo sair. Chamamos isso de afloramento. Também chamamos de mina d'água.
MINA D'ÁGUA:
3- APROVEITAMENTO DA ÁGUA DA MINA:A água que percola pelo terreno através das camadas permeáveis, ao encontrar um talude vai aflorar à superfície. Este fenômeno é denominado Mina d'Água.Muitos chamam a mina de bica - Bica d´Água. Na verdade, a bica é a canaleta ou pedaço de cano que colocamos na mina para facilitar a coleta da água.A água que sai, que brota de uma mina é colhida em vasos ou cântaros para uso doméstico. Veja na foto abaixo um exemplo de mina d'água com uma bica feica com um pedaço de cano.
BICA D'ÁGUA:
Em vez de um simples cano, podemos construir uma instalação para facilitar a coleta da água. Daí, não chamamos mais de mina d'água mas cim de Fonte de Água.
FONTE DE ÁGUA:
Há casos de fonte cuja construção é caprichada pois constitui local histórico como a fonte existente na Ladeira da Memória, no centro da cidade de São Paulo, local de reunião dos tropeiros que passam pela região.
FONTE DA LADEIRA DA MEMÓRIA - CENTRO DE SÃO PAULO:
A PARTIR DE AMANHÃ TRAREMOS ESTUDOS DE CASOS DE INFILTRAÇÕES E COMO FORAM RESOLVIDOS. ATÉ LÁ.
